Cos’è un Banco di Prova e come funziona: guida ai test industriali

Cos'è un Banco di Prova e come funziona: la guida per i test industriali

Nel mondo dell’ingegneria e della produzione, la qualità non è un’opinione, ma un dato misurabile. Ma come si fa a garantire che un motore, un freno o qualsiasi componente meccanico rispetti le performance richieste? La risposta sta in uno strumento fondamentale: il banco di prova.

In questa guida completa scoprirai cos’è un banco di prova industriale, a cosa serve, come funziona e quali tipologie esistono. Ti spiegheremo inoltre come progettare una soluzione su misura per le tue specifiche esigenze di test e validazione.

Cos'è un Banco di Prova? Definizione per l'Industria

Un banco di prova è un sistema di test progettato per validare, misurare e certificare le prestazioni di componenti, macchine o sistemi industriali in un ambiente controllato. L’obiettivo principale è simulare le condizioni operative reali per ottenere dati oggettivi e misurabili sulle performance del prodotto sottoposto a test (DUT – Device Under Test).

Un banco di collaudo è un sistema progettato per testare e validare un prodotto o un componente in modo accurato e affidabile, utilizzato in molteplici settori dall’industria manifatturiera all’automazione, dall’aeronautica all’elettronica.

Il banco di prova rappresenta il “laboratorio virtuale” dove è possibile sottoporre qualsiasi componente meccanico, elettrico o elettronico a sollecitazioni precise e ripetibili, ottenendo risultati standardizzati e certificabili.

A cosa serve un banco di prova? Gli obiettivi principali

Un banco di prova industriale serve a raggiungere diversi obiettivi strategici nell’ambito della produzione e dello sviluppo prodotto:

Validazione del Prodotto: Verificare che il componente rispetti le specifiche di progetto e le normative di settore, garantendo che le performance dichiarate corrispondano a quelle reali.

Ricerca e Sviluppo (R&D): Testare nuovi prototipi e soluzioni innovative, accelerando il processo di sviluppo attraverso test iterativi e ottimizzazioni basate su dati oggettivi.

Controllo Qualità in Produzione: Eseguire test a campione o sul 100% dei pezzi prodotti per garantire la conformità degli standard qualitativi lungo tutta la linea produttiva.

Test di Durata e Affidabilità (Endurance): Simulare migliaia di ore di funzionamento in tempi ridotti, permettendo di prevedere la vita utile del componente e identificare potenziali punti di cedimento.

Certificazione: Ottenere dati oggettivi e documentati necessari per certificazioni industriali, omologazioni e conformità normative richieste dal mercato.

Come funziona un Banco di Prova: le 4 componenti essenziali

Il funzionamento di un banco di prova si basa sull’integrazione sinergica di quattro componenti fondamentali che lavorano insieme per creare un sistema di test completo e affidabile.

1. La Struttura Meccanica e di Fissaggio

La base di ogni banco di prova è costituita dalla struttura meccanica che funge da “letto” su cui viene montato il pezzo da testare. Questa struttura deve garantire:

  • Rigidità strutturale: Per evitare vibrazioni e deformazioni che potrebbero compromettere la precisione delle misurazioni
  • Sistemi di fissaggio modulari: Adattabili a diverse tipologie di componenti
  • Isolamento dalle vibrazioni: Per minimizzare le interferenze esterne
  • Accessibilità: Per consentire agevoli operazioni di montaggio e smontaggio

2. Gli Attuatori e i Carichi

Gli attuatori rappresentano il “cuore operativo” del banco, simulando le condizioni di carico reali attraverso:

Motori elettrici: Per applicare coppie e velocità controllate, utilizzati principalmente nei test di potenza e prestazioni dinamiche.

Freni dinamometrici: Strumenti necessari alla misura della coppia motrice esercitata dal motore, essenziali per i test sotto carico.

Cilindri idraulici e pneumatici: Per applicare forze lineari precise e ripetibili, ideali per test di compressione, trazione e fatica.

Sistemi di carico variabile: Permettono di simulare profili di carico complessi e realistici.

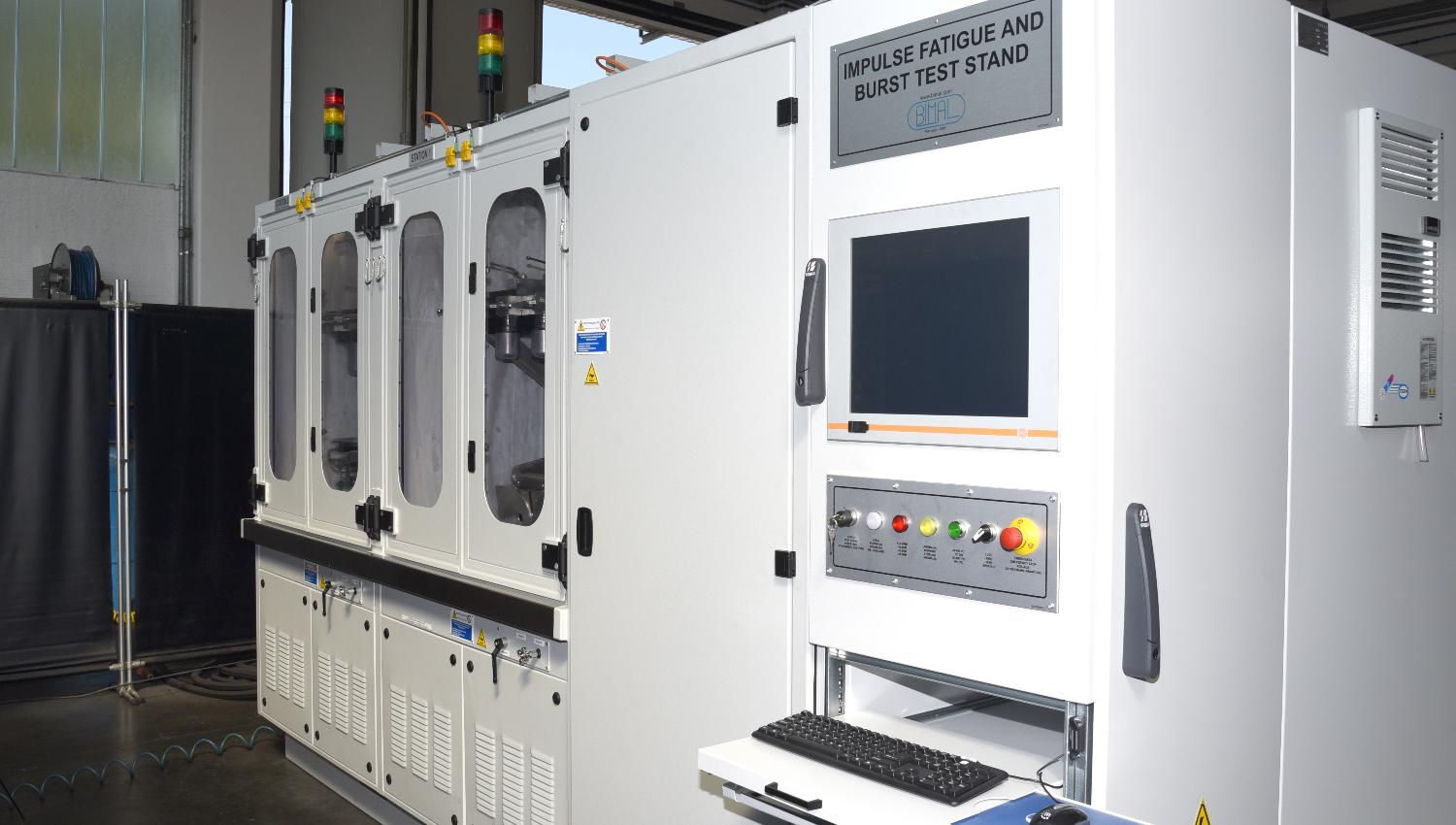

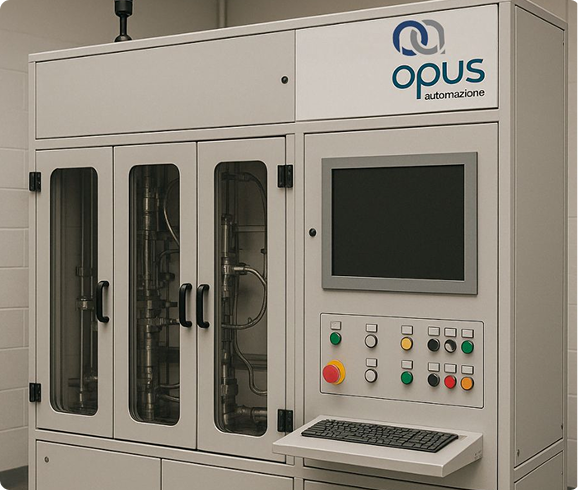

Banco di prova di caratterizzazione opus automazione per test prestazionali su componenti industriali

3. La Sensoristica e l'Acquisizione Dati (DAQ)

La sensoristica rappresenta il sistema nervoso del banco, “leggendo” tutti i parametri significativi durante il test:

Celle di carico: Per misurare forze e pesi con precisione elevata Torsiometri: Per la misurazione precisa della coppia applicata Termocoppie e sensori di temperatura: Per monitorare il comportamento termico del componente Encoder e resolver: Per misurare velocità, posizione e accelerazioni Sensori di pressione e portata: Per applicazioni idrauliche e pneumatiche Accelerometri: Per analisi vibrazionali e dinamiche

Tutti questi sensori sono collegati a sistemi di acquisizione dati (DAQ) ad alta velocità che campionano migliaia di volte al secondo.

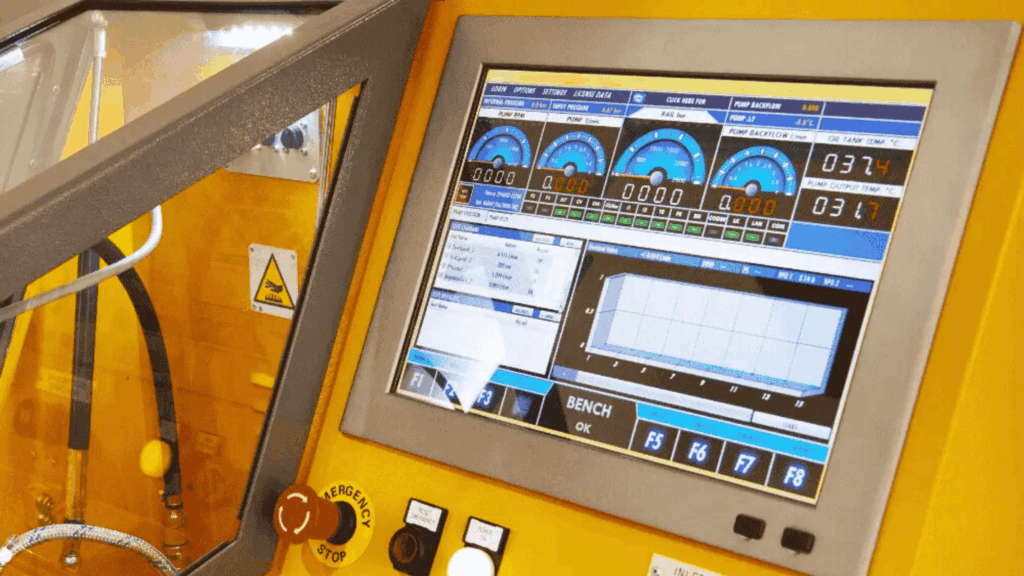

4. Il Software di Controllo e Analisi

Il software rappresenta il “cervello” del sistema, gestendo l’intero processo di test:

Controllo in tempo reale: Gestione automatica di attuatori e carichi secondo profili di test predefiniti Acquisizione dati: Raccolta, sincronizzazione e memorizzazione di tutti i parametri misurati Interfaccia utente: Dashboard intuitive per il controllo del test e la visualizzazione dei risultati Analisi avanzata: Elaborazione statistica dei dati, calcolo di indici di performance e generazione di report Sicurezza: Sistemi di protezione e arresto automatico in caso di anomalie

Questo è il cuore dell’expertise di opus automazione: sviluppare software personalizzati che trasformano hardware standard in soluzioni di test su misura.

Tipologie di Banchi di Prova: esempi concreti

L’universo dei banchi di prova industriali è vastissimo e comprende soluzioni specifiche per ogni settore e applicazione.

Banchi Prova Motori (Dinamometrici)

Il banco prova motore permette il rilevamento delle curve di potenza e coppia di un motore, il quale viene installato e collegato all’asse del freno dinamometrico. Questi sistemi sono fondamentali per:

  • Misurare potenza e coppia in condizioni controllate
  • Tracciare curve caratteristiche del motore
  • Validare consumi ed emissioni
  • Test di durata e affidabilità

Con la prova al banco frenato (controllata), grazie al freno a correnti parassite si ottiene una misurazione più precisa e rappresentativa delle reali potenzialità del mezzo in prova.

Banchi Prova per Trasmissioni e Riduttori

L’esperienza professionale include soluzioni e banchi prova dedicati al collaudo di trasmissioni e componenti meccanici utilizzati su automobili, veicoli commerciali e macchinari industriali. Questi banchi permettono di:

  • Testare efficienza di trasmissione
  • Misurare perdite meccaniche
  • Validare la durata degli ingranaggi
  • Verificare la rumorosità e le vibrazioni

Banchi Prova Freni

I banchi prova per sistemi frenanti simulano le condizioni operative reali per testare:

  • Forza frenante e coefficiente di attrito
  • Comportamento termico durante la frenata
  • Usura dei materiali di attrito
  • Prestazioni in condizioni estreme

Banchi Prova per Componenti (es. valvole, pompe, sospensioni)

Soluzioni specializzate per componenti specifici che richiedono test dedicati:

  • Valvole: Test di tenuta, portata e tempo di risposta
  • Pompe: Curve di prestazione, efficienza e cavitazione
  • Sospensioni: Comportamento dinamico e durata a fatica

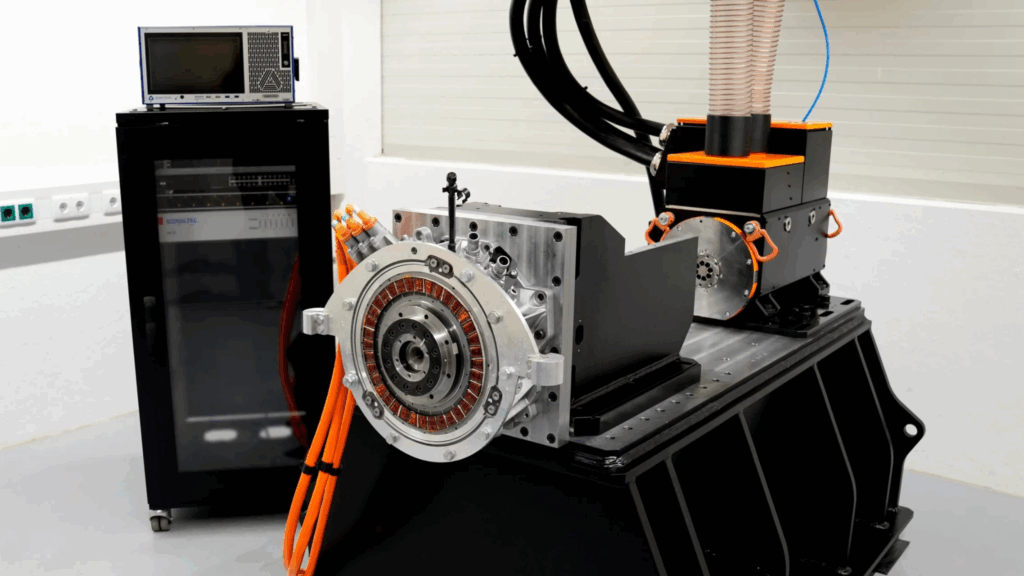

Banco prova motore elettrico per test di durata e performance con sistema di acquisizione dati

Progettare e realizzare un Banco di Prova su misura

Un banco di prova non è mai un prodotto “da scaffale”, ma una soluzione ingegneristica complessa che richiede competenze multidisciplinari. Ogni applicazione ha esigenze specifiche che richiedono un approccio personalizzato.

La complessità dell’integrazione: Un banco di prova efficace nasce dall’integrazione perfetta tra meccanica di precisione, elettronica avanzata e software intelligente. Non basta assemblare componenti commerciali: serve una visione sistemica che ottimizzi ogni aspetto.

L’importanza del software: Le competenze trasversali permettono di sviluppare progetti all’avanguardia, ottimizzare gli aspetti tecnologici sia nei singoli componenti che in sistemi complessi. Il software di controllo rappresenta spesso l’80% del valore aggiunto di un banco di prova moderno.

Personalizzazione estrema: Ogni settore, ogni prodotto, ogni processo produttivo ha esigenze uniche. Un banco prova standardizzato difficilmente può soddisfare requisiti specifici di test, normative di settore e obiettivi di produttività.

Il ruolo di Opus Automazione: Come integratori specializzati, gestiamo l’intera filiera progettuale: dall’analisi dei requisiti alla progettazione meccanica ed elettronica, dallo sviluppo software personalizzato alla messa in servizio e formazione. La nostra expertise si concentra particolarmente sui sistemi di controllo avanzati e sul software di acquisizione dati, elementi che trasformano hardware generico in soluzioni di test intelligenti.

Conclusione

Un banco di prova rappresenta un investimento strategico fondamentale per la qualità, l’innovazione e la competitività aziendale. Nel panorama industriale odierno, dove le prestazioni dei prodotti devono essere certificate, documentate e costantemente ottimizzate, disporre di sistemi di test affidabili non è più un’opzione ma una necessità.

I vantaggi sono tangibili e misurabili: riduzione dei tempi di sviluppo, miglioramento della qualità, conformità normativa, ottimizzazione dei processi produttivi e capacità di innovare con dati oggettivi a supporto delle decisioni.

La tecnologia moderna offre possibilità straordinarie: sensori sempre più precisi, sistemi di acquisizione dati ad alta velocità, software di analisi avanzati e interfacce intuitive che rendono accessibili anche test complessi.

Ogni prodotto ha esigenze di test uniche. Un banco di prova standard spesso non è sufficiente.

Hai bisogno di validare un componente o un processo produttivo e non sai da dove iniziare? Contattaci per una consulenza tecnica gratuita. Analizzeremo insieme le tue specifiche esigenze e progetteremo il banco di prova su misura perfetto per le tue necessità, dal software di controllo personalizzato all’integrazione dei sensori più avanzati.

La qualità si misura, l’innovazione si testa. Iniziamo oggi a costruire il futuro dei tuoi prodotti.
