Piramide dell’automazione: cos’è, livelli e come usarla per progettare impianti
La Piramide dell’automazione è il modello più semplice per leggere un impianto industriale “a strati”. Descrive come i dati nascono sul campo, vengono controllati e, infine, trasformati in decisioni operative e strategiche. Capirla è utile perché permette di individuare chi fa cosa in ogni livello, dove scorrono i dati e dove conviene investire per ottenere il massimo ritorno.
Cos’è la Piramide dell’automazione (in parole semplici)
Immagina una scala a cinque gradini: in basso ci sono i dispositivi fisici che misurano e agiscono; in alto, i sistemi gestionali che pianificano risorse, ordini e budget. Tra questi estremi si muovono controllo, supervisione e gestione della produzione. La Piramide dell’automazione non è solo teoria: è una mappa pratica per integrare tecnologie, ridurre i colli di bottiglia e portare i dati giusti alle persone giuste.

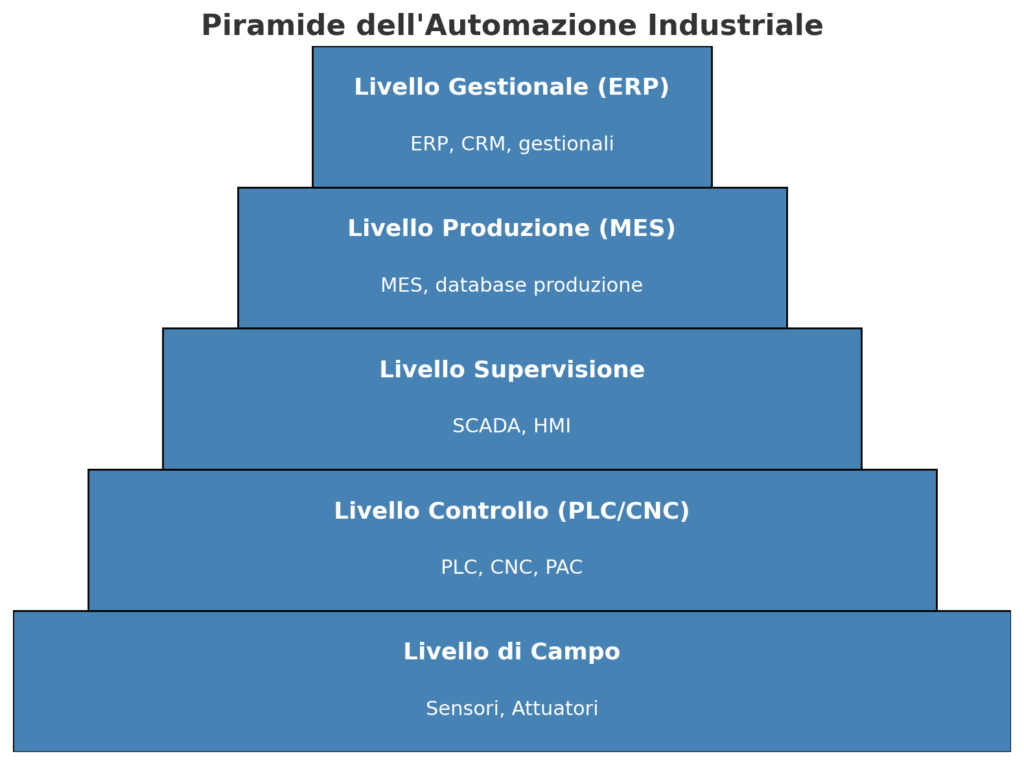

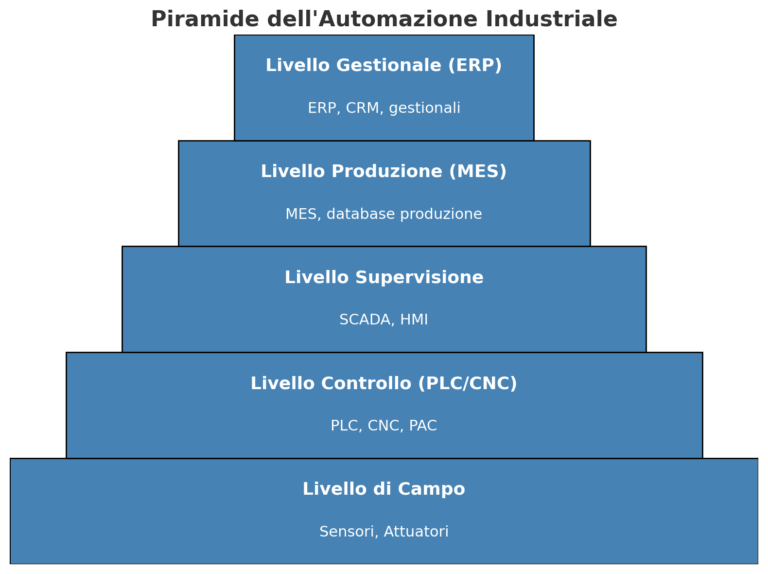

I 5 Livelli della Piramide dell’Automazione
1) Livello di campo (Field)
Alla base avviene il contatto con il processo. Sensori e attuatori misurano temperatura, pressione, portata, vibrazioni e mettono in atto i comandi su valvole, motori e inverter. Qui si generano i dati grezzi che alimentano tutta la piramide.
2) Livello di controllo (Control)
È il “cervello operativo”. PLC, CNC e PAC elaborano i segnali dal campo e attuano logiche in tempo reale: sequenze, interblocchi, regolazioni PID, sicurezza macchina. In questo livello si decide come far funzionare la linea momento per momento.
3) Livello di supervisione (Supervisory)
Qui l’impianto diventa visibile. Con HMI e SCADA l’operatore monitora trend, allarmi e ricette, interviene quando serve e registra ciò che accade. La supervisione è il ponte che trasforma i dati di controllo in informazioni utilizzabili.
4) Livello di gestione della produzione (MES)
Il MES collega la fabbrica al gestionale: ordini, qualità, tracciabilità, manutenzione e WIP sono coordinati in un unico flusso. Questo livello decide cosa produrre, quando e con quali risorse, e restituisce indicatori come OEE, scarti e tempi di fermo.
5) Livello gestionale (ERP)
Al vertice della Piramide dell’automazione ci sono ERP e CRM: pianificazione materiali, acquisti, magazzino, supply chain e contabilità. Le decisioni strategiche nascono qui, ma devono essere alimentate da dati affidabili che arrivano dal basso in modo continuo.
Perché capire la Piramide dell’automazione fa la differenza
Comprendere i livelli consente innanzitutto di mappare l’architettura esistente. Di conseguenza diventa più semplice scoprire sovrapposizioni (due sistemi che fanno la stessa cosa), lacune informative (dati che non arrivano dove servono) o interfacce fragili. Inoltre, la piramide aiuta a prioritizzare gli investimenti: se la misura sul campo è instabile, ha poco senso correre ad acquistare un MES; prima si stabilizza la base, poi si sale.
Piramide dell’automazione: esempi di applicazione
In un banco prova o in una linea di assemblaggio, la sequenza tipica è chiara: sensori e attuatori raccolgono e agiscono, il PLC governa cicli e sicurezza, lo SCADA registra e allerta, il MES coordina ordini e tracciabilità, l’ERP pianifica materiali e costi. Quando i livelli sono ben integrati, i dati scorrono una sola volta, senza duplicazioni, e l’impianto diventa realmente scalabile.
Errori comuni da evitare
Un errore ricorrente è partire dall’alto: introdurre un gestionale o un MES senza avere dati affidabili dai livelli sottostanti. Un altro è accumulare “isole” tecnologiche: SCADA non allineati ai PLC, o MES che non dialoga con l’ERP. Infine, è facile sottovalutare la manutenzione: senza calibrazioni e verifiche periodiche, la base della piramide si indebolisce e tutto il resto scricchiola.
Dalla teoria alla pratica: come usare la Piramide per la tua roadmap
Un approccio efficace parte da tre mosse. Primo, fai un’analisi rapida livello per livello: quali strumenti hai al campo? Le logiche sui PLC sono aggiornate? La supervisione registra bene allarmi e trend? Il MES scambia dati con l’ERP in modo affidabile? Secondo, definisci gli obiettivi: meno fermi, più qualità, migliore tracciabilità, integrazione con il gestionale. Terzo, pianifica una sequenza di interventi “dal basso verso l’alto”: sensori e attuatori robusti, controllo aggiornato, supervisione coerente, poi MES e infine integrazione con l’ERP. In questo modo la Piramide dell’automazione diventa la struttura portante della trasformazione digitale.
