Banco Prova Partenza a Freddo

Banco Prova Partenza a Freddo

Descrizione Progetto

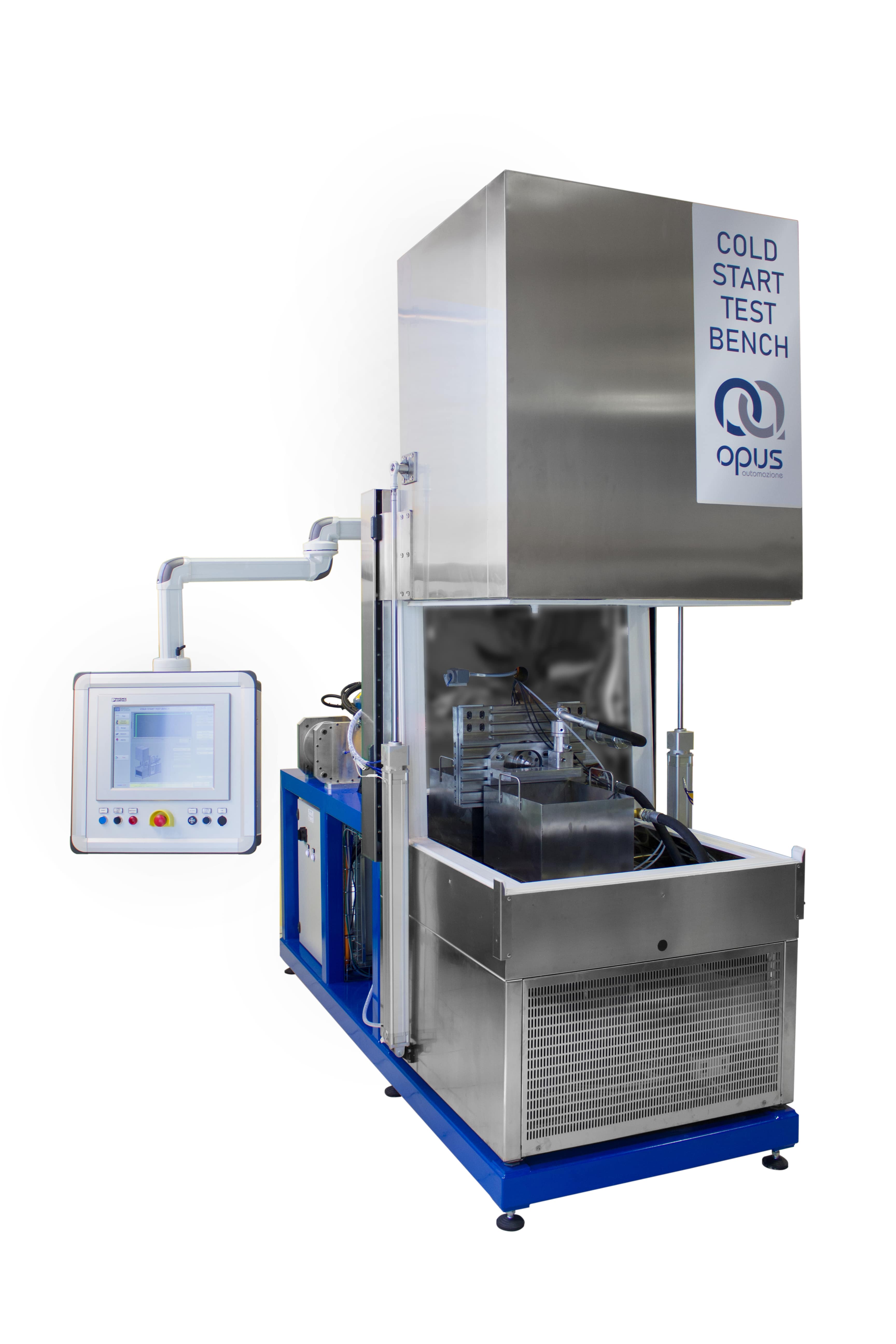

Questo banco prova è stato progettato e costruito da opus automazione per testare, a basse temperature, le pompe olio o le pompe a vuoto per il settore automotive.

DATI TECNICI:

  • Struttura in acciaio al carbonio con dimensioni 2300 mm x 1100 mm, altezza 2350 mm (indicativo)
  • Gabbia posteriore del motore
  • Piattaforma modulare in acciaio (Fe360B)
  • Serbatoio dell’olio – dimensioni 300 mm x 500 mm, profondità 350 mm (indicativo)
  • Piano di base in alluminio
  • Piastre di interfaccia, 1 per vano
  • Gruppo albero motore per testare le pompe
  • Cassetta per driver motori
  • Cassetta per elettronica di controllo e regolazione
  • Capacità di vuoto
  • Sistema di acquisizione dati

La macchina è dotata di un’interfaccia meccanica utilizzata per collegare l’interfaccia di una pompa cliente e di un’innovativa camera climatica che comprende un coperchio scorrevole verticale e un sistema di ricircolo interno raffreddato ad aria.

Il Panel pc è posizionato sul braccio e può essere spostato dall’operatore in base alle proprie esigenze.

Due quadri elettrici (uno per le apparecchiature di potenza e uno per l’elettronica e le apparecchiature di controllo) sono posizionati sul telaio della macchina per ridurre al minimo il rumore elettrico e le interferenze sui segnali acquisiti.
