Banco ribaltatore cofani in carbonio per il processo di incollaggio – Progetto Bonding Jig
Esigenze del cliente e criticità
Il banco ribaltatore cofani in carbonio è stato progettato per rispondere alle esigenze di un’azienda specializzata nella produzione di componenti in materiale composito. Il cliente necessitava di migliorare il processo di incollaggio dei semigusci, ottimizzando l’allineamento dei pezzi, il controllo delle temperature di cura e la sicurezza dell’operatore durante le fasi di movimentazione.
Il processo manuale iniziale presentava criticità importanti: l’allineamento dei gusci era complesso, la gestione della temperatura poco precisa e la movimentazione non garantiva la massima sicurezza. Per superare queste limitazioni, è stato sviluppato un sistema automatizzato capace di posizionare correttamente i semigusci, controllare in modo accurato la temperatura nelle zone critiche e gestire il ribaltamento dell’insieme in maniera controllata.
Perché sviluppare un Banco ribaltatore cofani in carbonio
La soluzione ha previsto la realizzazione del banco ribaltatore cofani in carbonio “Bonding Jig”, costituito da una struttura portante in acciaio verniciato e da dime di precisione lavorate su due lati. Le superfici inner (in alluminio) e outer (in resina) integrano resistenze elettriche per garantire un profilo termico stabile durante il bonding. Il movimento di ribaltamento è assicurato da una motorizzazione mista epicicloidale/vite senza fine, con velocità regolabile da 0.1 a 3.5 rpm, progettata per mantenere la massima sicurezza in ogni fase.

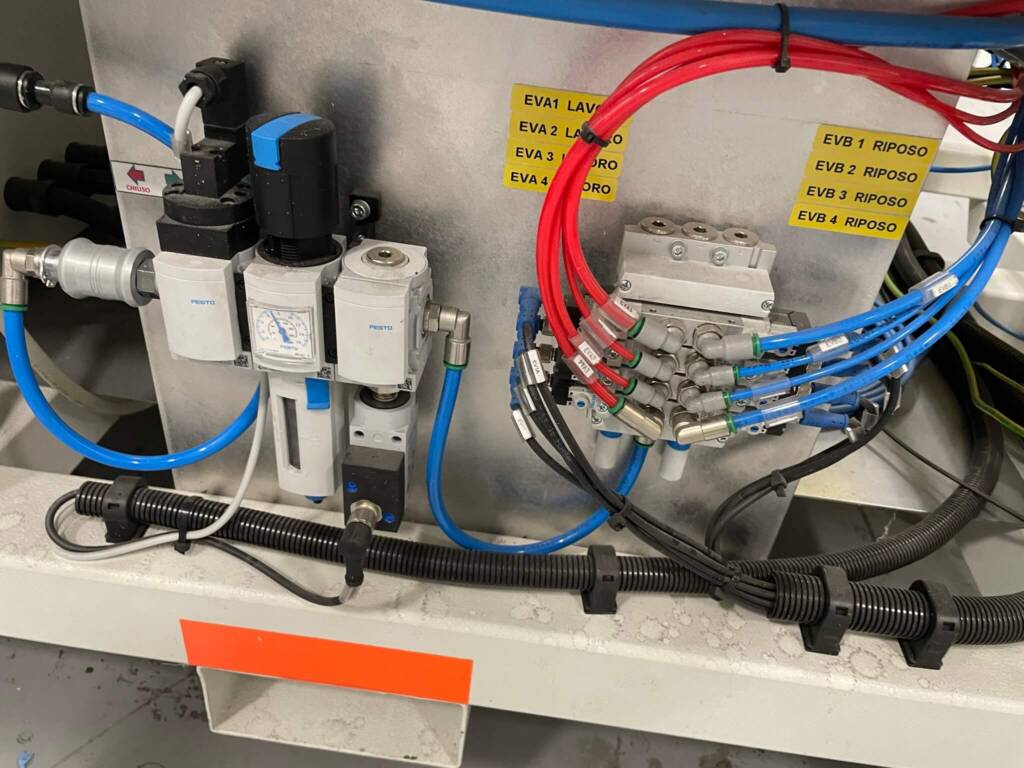

Il sistema integra resistenze elettriche a cartuccia per un totale di 7.2 kW, gestite tramite termocoppie dedicate e controllate da un PLC Siemens S7-1200. L’interfaccia HMI, sviluppata in LabVIEW, permette di monitorare parametri, allarmi e stati macchina, oltre a gestire il ciclo di incollaggio in modalità automatica o semi-automatica. Completano la soluzione i sistemi pneumatici di bloccaggio, i sensori di vuoto per la verifica della presenza dei pezzi e un modulo di supervisione remota per assistenza e diagnostica online.
Banco ribaltatore cofani in carbonio - Risultati ottenuti:
Grazie alla nuova soluzione, il processo di incollaggio è risultato più rapido ed efficiente. L’operatore può contare su un controllo preciso della temperatura di cura, fondamentale per garantire elevata qualità al prodotto finale. Anche la sicurezza è migliorata, grazie al ribaltamento automatico e controllato, che riduce i rischi legati alla movimentazione manuale.
La digitalizzazione del processo ha aumentato la ripetibilità delle operazioni e ha permesso di ridurre gli errori. Inoltre, la possibilità di ricevere assistenza tramite supervisione remota consente interventi rapidi, aggiornamenti software e diagnostica senza la necessità di recarsi fisicamente sull’impianto.
